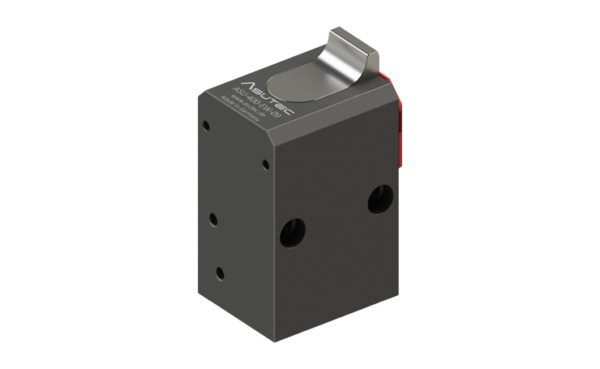

Vereinzeler/Stopper ohne Dämpfung
ASU-400
Zum Stoppen und Vereinzeln von einem oder mehreren auflaufenden Werkstückträgern an einer definierten Werkstückträger-Anschlagfläche
Technische Daten
AUSFÜHRUNG
Unser Topseller mit sehr attraktivem Preis-Leistungsverhältnis.
Varianten mit 9, 15, 25 und 40 mm Absenkhub verfügbar.
Geeignet für viele Transfersysteme und Anwendungen.
PRODUKTGEWICHT
ASU-400-…-09: 0,48 kg
ASU-400-…-09-E: 0,50 kg
ASU-400-…-09-I: 0,62 kg
ASU-400-…-15: 0,54 kg
ASU-400-…-15-E: 0,56 kg
ASU-400-…-15-I: 0,72 kg
ASU-400-…-25: 0,64 kg
ASU-400-…-25-E: 0,66 kg
ASU-400-…-25-I: 0,87 kg
ASU-400-DW-40: 0,81 kg
ASU-400-DW-40-E: 0,83 kg
ASU-400-DW-40-I: 1,1 kg
VORTRIEBSKRAFT
Um ein einwandfreies Absenken zu gewährleisten, dürfen die Vortriebskräfte nicht überschritten werden:
ASU-400-EW-09: FRmax = 307 N
ASU-400-DW-09: FRmax = 409 N
ASU-400-EW-15: FRmax = 275 N
ASU-400-DW-15: FRmax = 384 N
ASU-400-EW-25: FRmax = 275 N
ASU-400-DW-25: FRmax = 353 N
ASU-400-DW-40: FRmax = 275 N
Die angegebenen maximalen Vortriebskräfte basieren auf einem Reibwert von μ = 0,2 zwischen Anschlag und Werkstückträger sowie einem pneumatischen Betriebsdruck von 6 bar.
FUNKTION EW
EW (Einfachwirkend): Das Absenken des Stoppers erfolgt durch pneumatischen Druck.
Im drucklosen Zustand fährt der Stopper durch eine Feder nach oben in die Sperrstellung.
FUNKTION DW
DW (Doppeltwirkend): Das Absenken und Hochfahren des Stoppers erfolgt durch pneumatischen Druck.
In drucklosem Zustand hält der Stopper in seiner zuletzt angefahrenen Position. Der Stopper hat keine Feder. Dadurch erhöht sich die Absenkkraft.
MONTAGE
Befestigung des Stopper durch die seitlichen Befestigungsbohrungen für M8 Schrauben.
PNEUMATIKANSCHLUSS
M5 an der Rückseite und Vorderseite.
TEMPERATURBEREICH
Standardausführung: -20°C bis +80°C
-H = Hitzebeständige Ausführung: -20°C bis +180°C
-E = Ausführung mit „-E‘-Abfrage: +5°C bis +60°C
WEITERE TECHNISCHE INFORMATIONEN
Siehe ‚Datenblatt / Betriebsanleitung‘
Im Bereich „Downloads‘
Zu viele unterschiedliche Varianten? Hier finden Sie das richtige Produkt!
Varianten

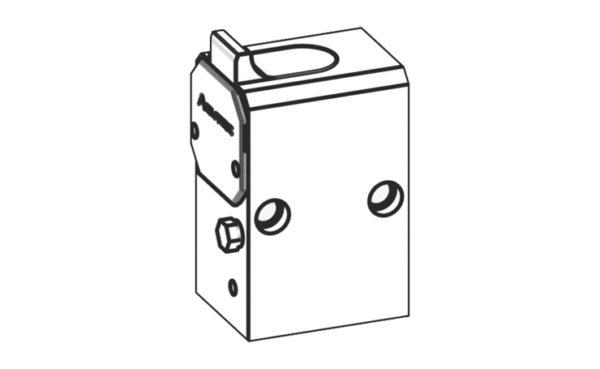

ASU-400-EW-09
Einfachwirkende Funktion, 9 mm Absenkhub

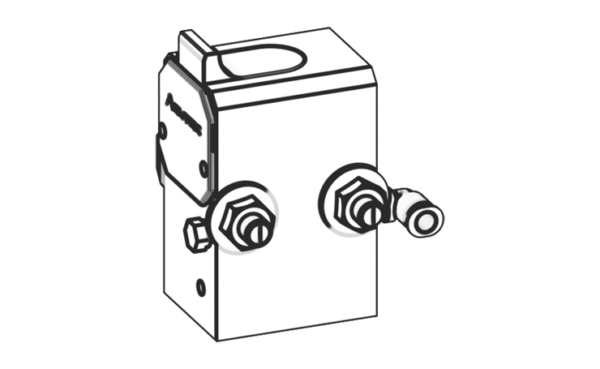

ASU-400-EW-09-100
Einfachwirkende Funktion, 9 mm Absenkhub
Lieferung inklusive Befestigungssatz 75000001 und Luftanschluss 14010004

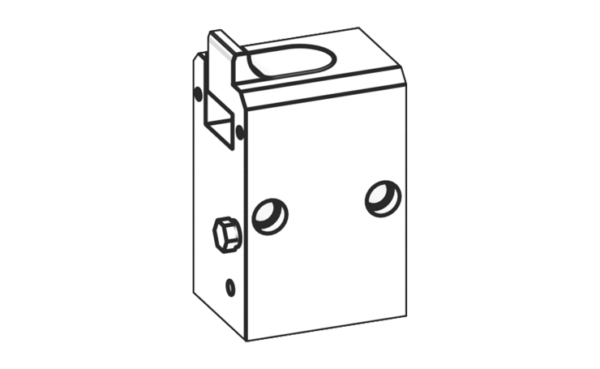

ASU-400-EW-09-H
Einfachwirkende Funktion, 9 mm Absenkhub
Hitzebeständig bei 180°C

ASU-400-EW-09-I
Einfachwirkende Funktion, 9 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

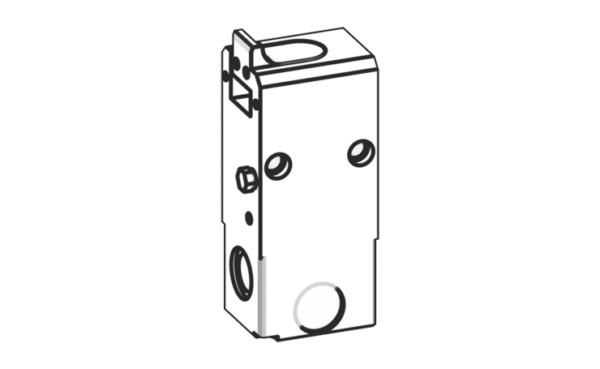

ASU-400-EW-09-I-G
Einfachwirkende Funktion, 9 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Mit Gewindebohrungen im Anschlag

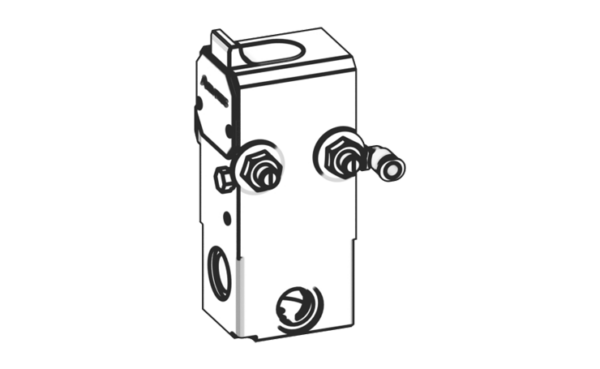

ASU-400-EW-09-I-100
Einfachwirkende Funktion, 9 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Lieferung inklusive Befestigungssatz 75000001 und Luftanschluss 14010004

ASU-400-EW-09-E
Einfachwirkende Funktion, 9 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

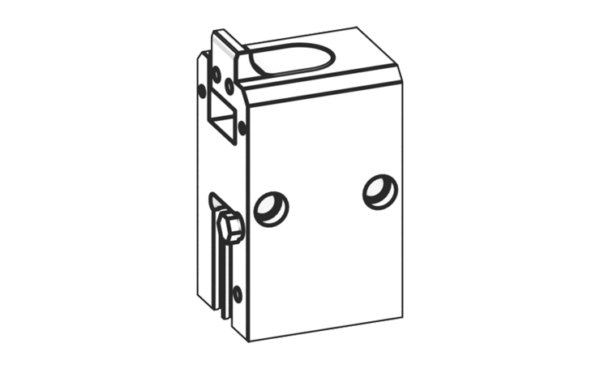

ASU-400-EW-09-E-G
Einfachwirkende Funktion, 9 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Mit Gewindebohrungen im Anschlag

ASU-400-EW-09-E-100
Einfachwirkende Funktion, 9 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Lieferung inklusive Befestigungssatz 75000001 und Luftanschluss 14010004

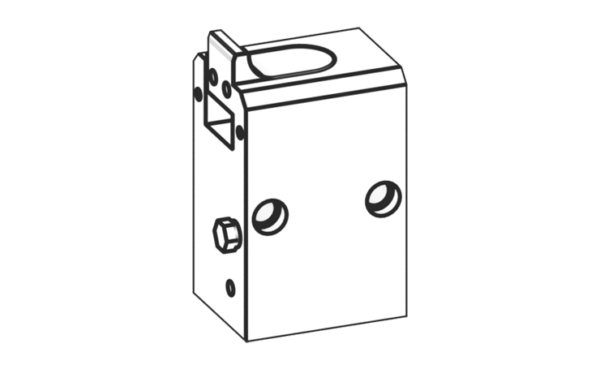

ASU-400-EW-09-G
Einfachwirkende Funktion, 9 mm Absenkhub
Mit Gewindebohrungen im Anschlag

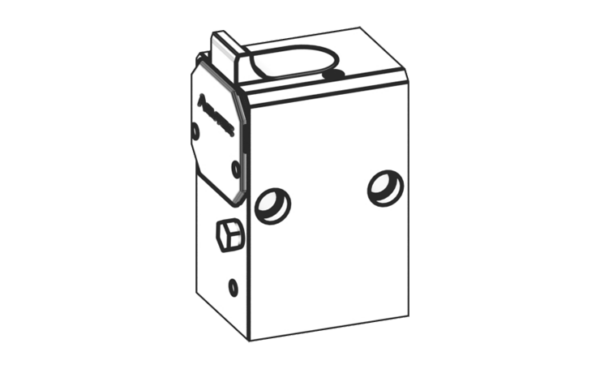

ASU-400-EW-09-L
Einfachwirkende Funktion, 9 mm Absenkhub
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich)

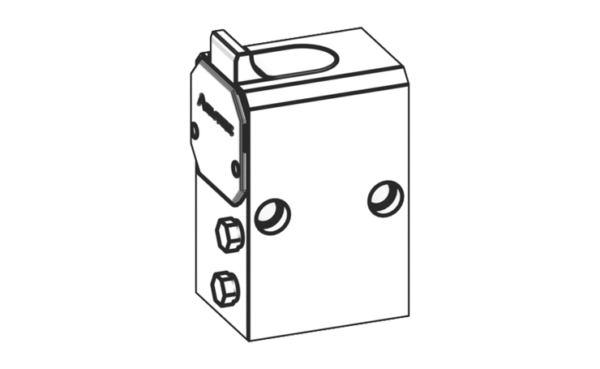

ASU-400-DW-09
Doppeltwirkende Funktion, 9 mm Absenkhub

ASU-400-DW-09-I-G
Doppeltwirkende Funktion, 9 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Mit Gewindebohrungen im Anschlag

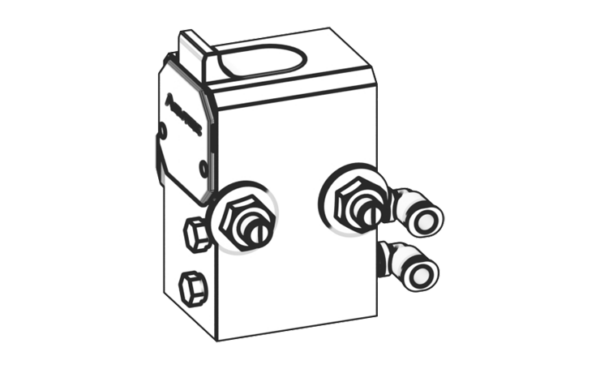

ASU-400-DW-09-100
Doppeltwirkende Funktion, 9 mm Absenkhub
Lieferung inklusive Befestigungssatz 75000001 und 2x Luftanschluss 14010004

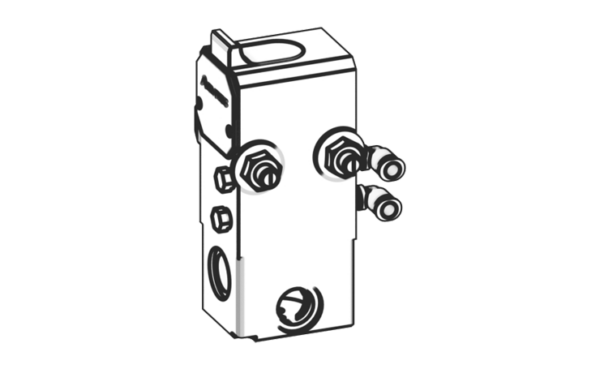

ASU-400-DW-09-I-100
Doppeltwirkende Funktion, 9 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Lieferung inklusive Befestigungssatz 75000001 und 2x Luftanschluss 14010004

ASU-400-DW-09-H
Doppeltwirkende Funktion, 9 mm Absenkhub
Hitzebeständig bei 180°C

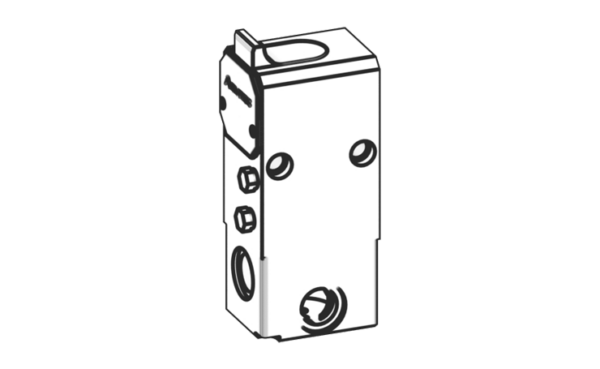

ASU-400-DW-09-I
Doppeltwirkende Funktion, 9 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

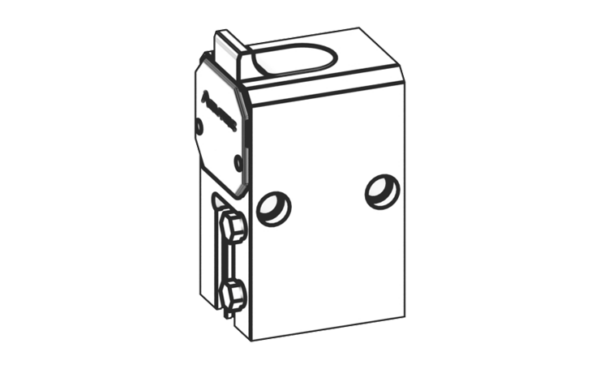

ASU-400-DW-09-E
Doppeltwirkende Funktion, 9 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

ASU-400-DW-09-E-G
Doppeltwirkende Funktion, 9 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Mit Gewindebohrungen im Anschlag

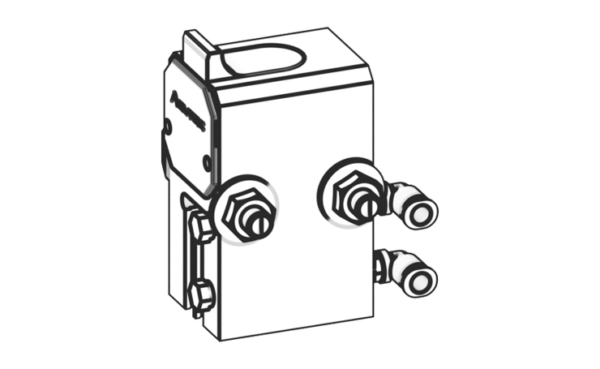

ASU-400-DW-09-E-100
Doppeltwirkende Funktion, 9 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Lieferung inklusive Befestigungssatz 75000001 und 2x Luftanschluss 14010004

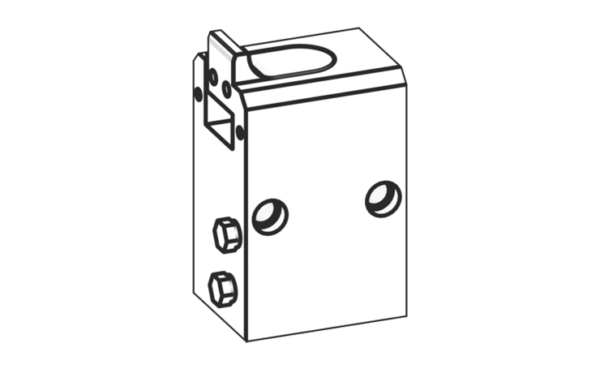

ASU-400-DW-09-G
Doppeltwirkende Funktion, 9 mm Absenkhub
Mit Gewindebohrungen im Anschlag

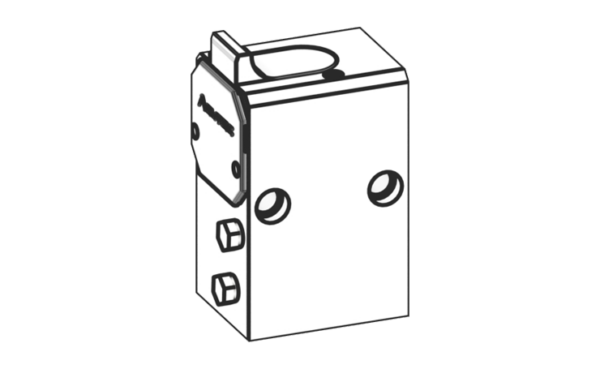

ASU-400-DW-09-L
Doppeltwirkende Funktion, 9 mm Absenkhub
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich)

ASU-400-EW-15
Einfachwirkende Funktion, 15 mm Absenkhub

ASU-400-EW-15-100
Einfachwirkende Funktion, 15 mm Absenkhub
Lieferung inklusive Befestigungssatz 75000001 und Luftanschluss 14010004

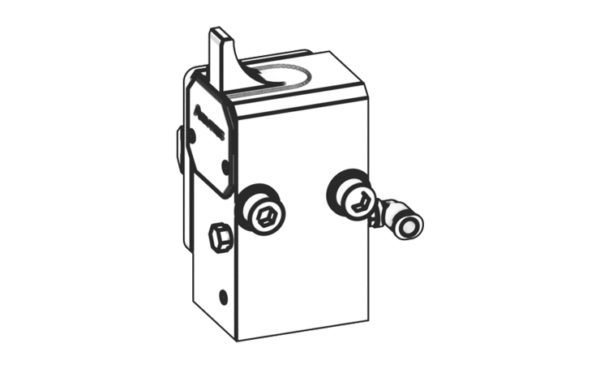

ASU-400-EW-15-102
Einfachwirkende Funktion, 15 mm Absenkhub
Mit Sonderanschlag, Luftanschluss und Befestigungssatz, passend für das Bosch Rexroth VarioFlow plus Kettenfördersystem

ASU-400-EW-15-103
Einfachwirkende Funktion, 15 mm Absenkhub
Dichtungen beständig gegen diverse Medien
Mit Sonderanschlag, Luftanschluss und Befestigungssatz, passend für das Bosch Rexroth VarioFlow plus Kettenfördersystem

ASU-400-EW-15-H
Einfachwirkende Funktion, 15 mm Absenkhub
Hitzebeständig bei 180°C

ASU-400-EW-15-I
Einfachwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

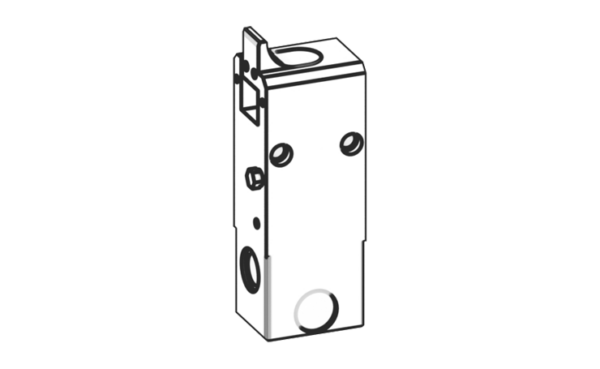

ASU-400-EW-15-I-G
Einfachwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Mit Gewindebohrungen im Anschlag

ASU-400-EW-15-I-100
Einfachwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Lieferung inklusive Befestigungssatz 75000001 und Luftanschluss 14010004

ASU-400-EW-15-E
Einfachwirkende Funktion, 15 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

ASU-400-EW-15-E-G
Einfachwirkende Funktion, 15 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Mit Gewindebohrungen im Anschlag

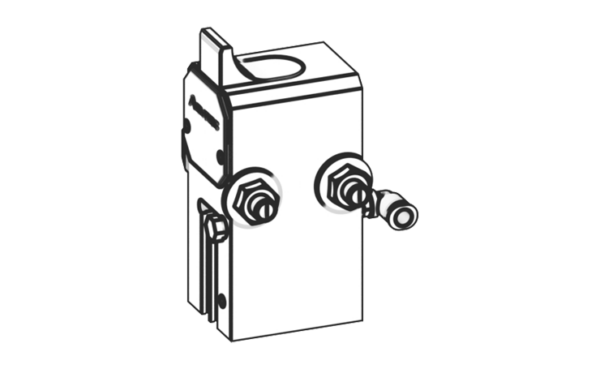

ASU-400-EW-15-E-100
Einfachwirkende Funktion, 15 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Lieferung inklusive Befestigungssatz 75000001 und Luftanschluss 14010004

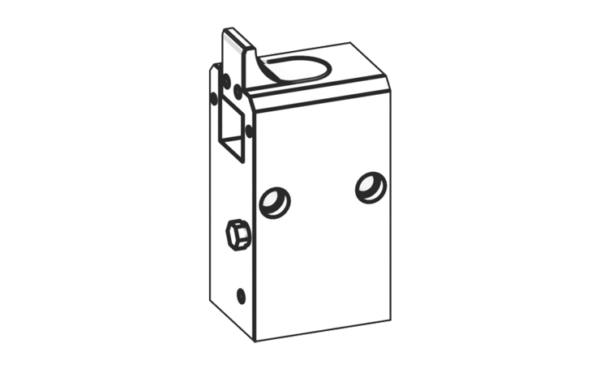

ASU-400-EW-15-G
Einfachwirkende Funktion, 15 mm Absenkhub
Mit Gewindebohrungen im Anschlag

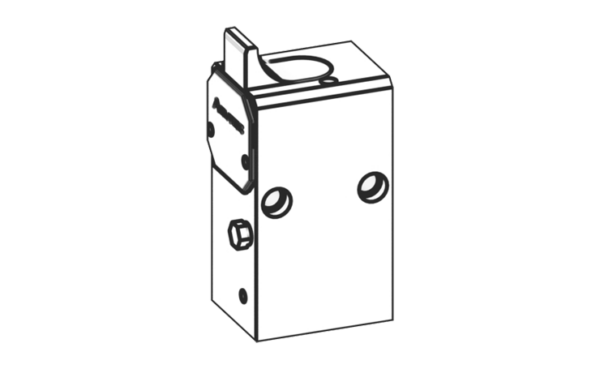

ASU-400-EW-15-L
Einfachwirkende Funktion, 15 mm Absenkhub
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich)

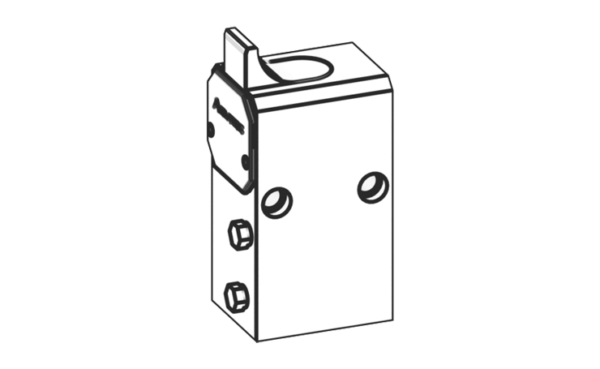

ASU-400-DW-15
Doppeltwirkende Funktion, 15 mm Absenkhub

ASU-400-DW-15-100
Doppeltwirkende Funktion, 15 mm Absenkhub
Lieferung inklusive Befestigungssatz 75000001 und 2x Luftanschluss 14010004

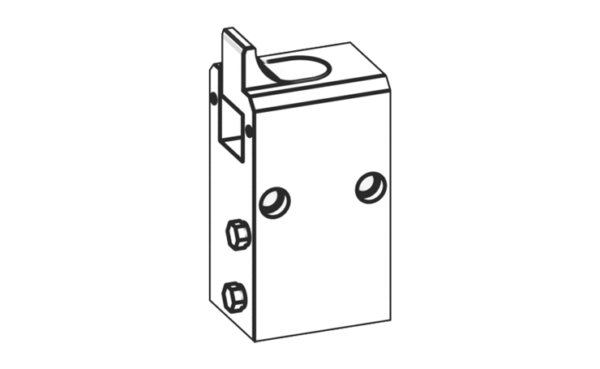

ASU-400-DW-15-H
Doppeltwirkende Funktion, 15 mm Absenkhub
Hitzebeständig bei 180°C

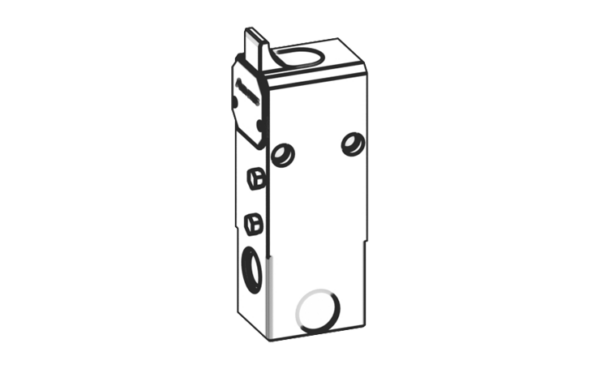

ASU-400-DW-15-I
Doppeltwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

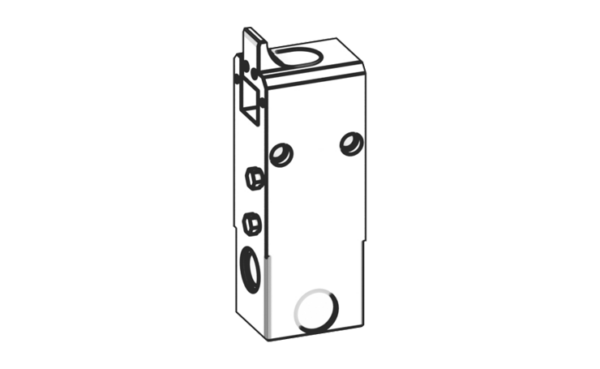

ASU-400-DW-15-I-G
Doppeltwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Mit Gewindebohrungen im Anschlag

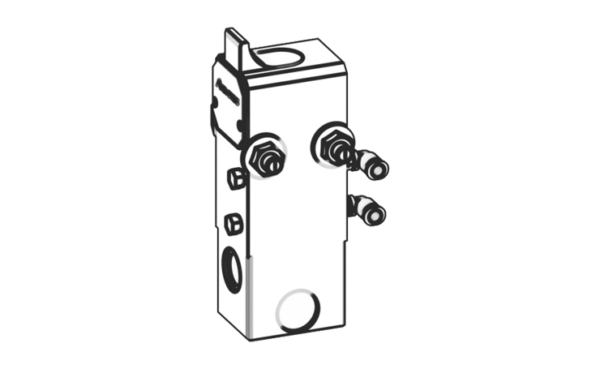

ASU-400-DW-15-I-100
Doppeltwirkende Funktion, 15 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Lieferung inklusive Befestigungssatz 75000001 und 2x Luftanschluss 14010004

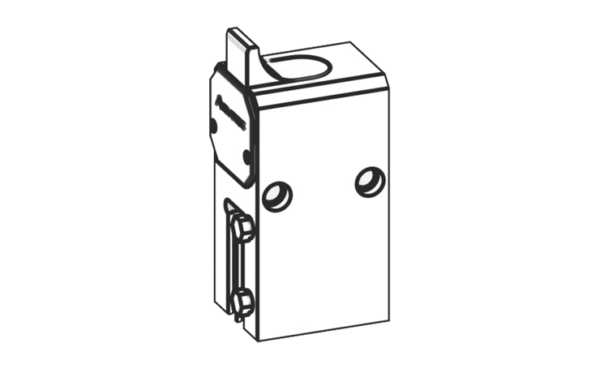

ASU-400-DW-15-E
Doppeltwirkende Funktion, 15 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

ASU-400-DW-15-E-G
Doppeltwirkende Funktion, 15 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Mit Gewindebohrungen im Anschlag

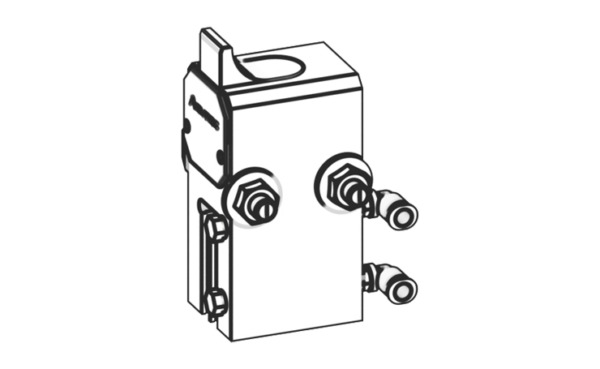

ASU-400-DW-15-E-100
Doppeltwirkende Funktion, 15 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Lieferung inklusive Befestigungssatz 75000001 und 2x Luftanschluss 14010004

ASU-400-DW-15-G
Doppeltwirkende Funktion, 15 mm Absenkhub
Mit Gewindebohrungen im Anschlag

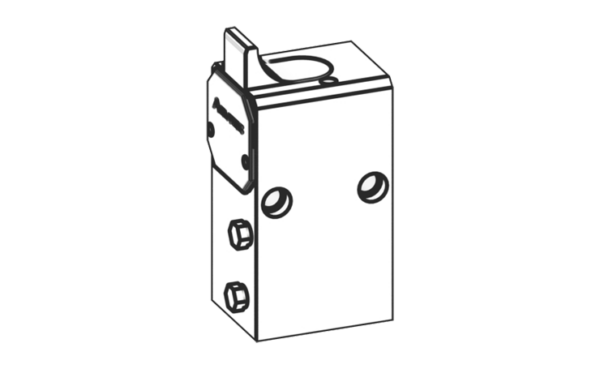

ASU-400-DW-15-L
Doppeltwirkende Funktion, 15 mm Absenkhub
Mit Drossel zum Regulieren der Absenkgeschwindigkeit (Leiser Betrieb möglich)

ASU-400-EW-25
Einfachwirkende Funktion, 25 mm Absenkhub

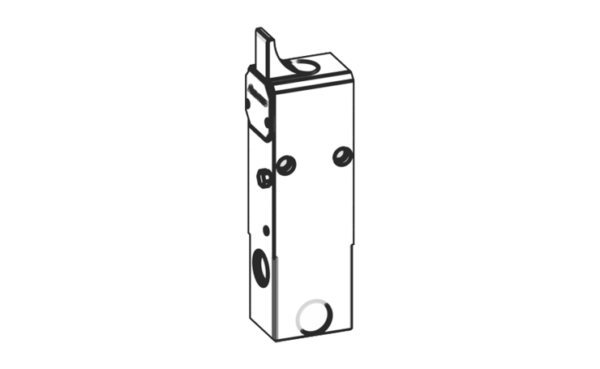

ASU-400-EW-25-I
Einfachwirkende Funktion, 25 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

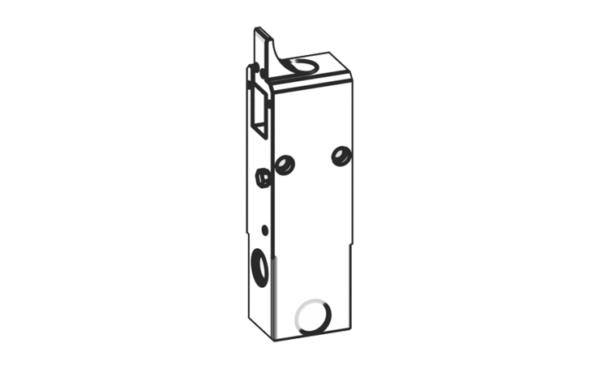

ASU-400-EW-25-I-G
Einfachwirkende Funktion, 25 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Mit Gewindebohrungen im Anschlag

ASU-400-EW-25-E
Einfachwirkende Funktion, 25 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

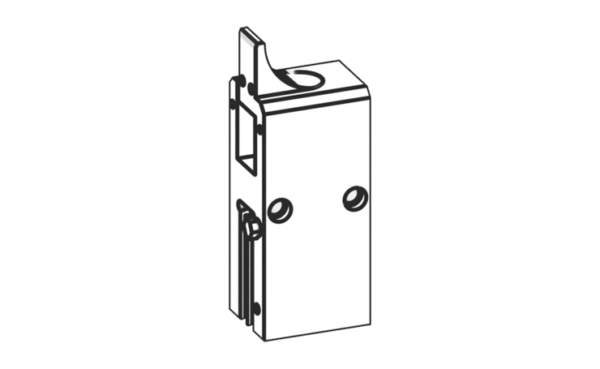

ASU-400-EW-25-E-G
Doppeltwirkende Funktion, 25 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Mit Gewindebohrungen im Anschlag

ASU-400-EW-25-G
Doppeltwirkende Funktion, 25 mm Absenkhub
Mit Gewindebohrungen im Anschlag

ASU-400-DW-25
Doppeltwirkende Funktion, 25 mm Absenkhub

ASU-400-DW-25-I
Doppeltwirkende Funktion, 25 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

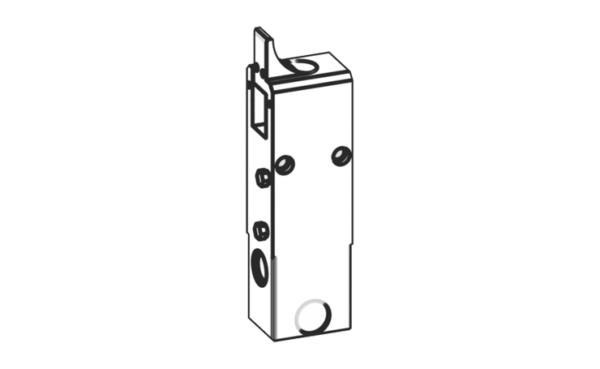

ASU-400-DW-25-I-G
Doppeltwirkende Funktion, 25 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Mit Gewindebohrungen im Anschlag

ASU-400-DW-25-E
Doppeltwirkende Funktion, 25 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

ASU-400-DW-25-E-G
Doppeltwirkende Funktion, 25 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Mit Gewindebohrungen im Anschlag

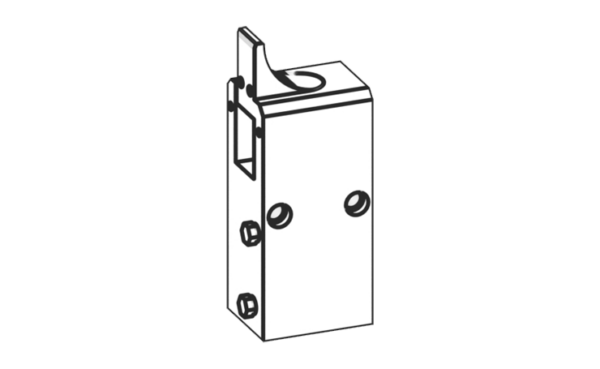

ASU-400-DW-25-G
Doppeltwirkende Funktion, 25 mm Absenkhub
Mit Gewindebohrungen im Anschlag

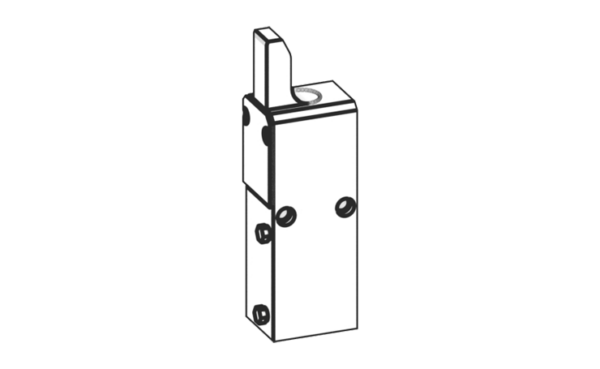

ASU-400-DW-40
Doppeltwirkende Funktion, 40 mm Absenkhub

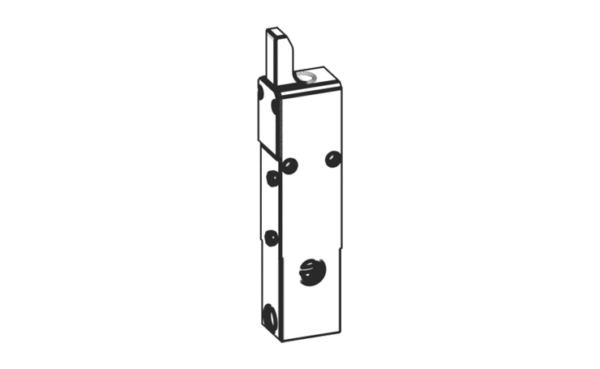

ASU-400-DW-40-I
Doppeltwirkende Funktion, 25 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung

ASU-400-DW-40-I-G
Doppeltwirkende Funktion, 40 mm Absenkhub
Induktive Abfragemöglichkeit der oberen und abgesenkten Stellung
Mit Gewindebohrungen im Anschlag

ASU-400-DW-40-E
Doppeltwirkende Funktion, 40 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren

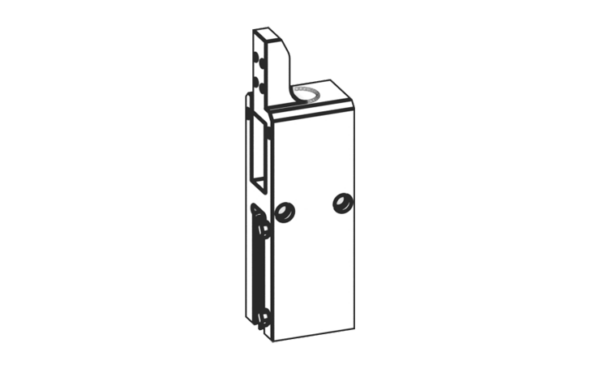

ASU-400-DW-40-E-G
Doppeltwirkende Funktion, 40 mm Absenkhub
Abfragemöglichkeit der Hubstellung mit T-Nut-Magnetfeldsensoren
Mit Gewindebohrungen im Anschlag

ASU-400-DW-40-G
Doppeltwirkende Funktion, 40 mm Absenkhub
Mit Gewindebohrungen im Anschlag
