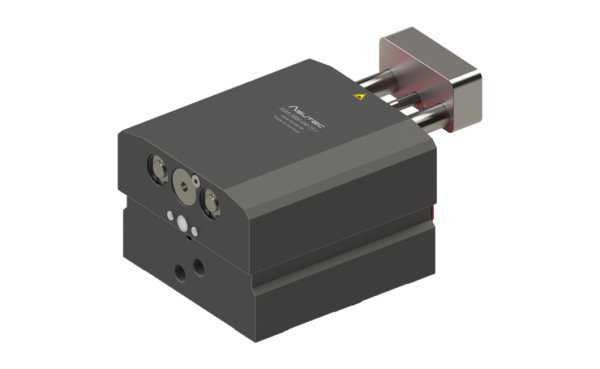

Ein sehr stabiler Stopper mit 15 mm Absenkhub.
Gut geschützt gegen herabtropfende Flüssigkeiten.
Abfragemöglichkeit mit induktiven Sensoren als Standard

Befestigung des Stoppers durch Verschraubung von unten mit 6x Schrauben M10.

Selbsteinstellende hydraulische Dämpfeinheit
Dämpfungshub: 46 mm

ASM-3000-…-15-I: 12,5 kg

Um ein einwandfreies Absenken zu gewährleisten, dürfen die Vortriebskräfte nicht überschritten werden:
ASM-3000: F_Rmax = 2075 N

Damit gewährleistet ist, dass der Anschlag die Dämpfungsendlage erreicht, darf folgende Mindestvortriebskraft nicht unterschritten werden:
ASM-3000: F_Rmin = 75,5 N

Die pneumatischen Stopper ASM-3000 sind Stopper mit Dämpfung.

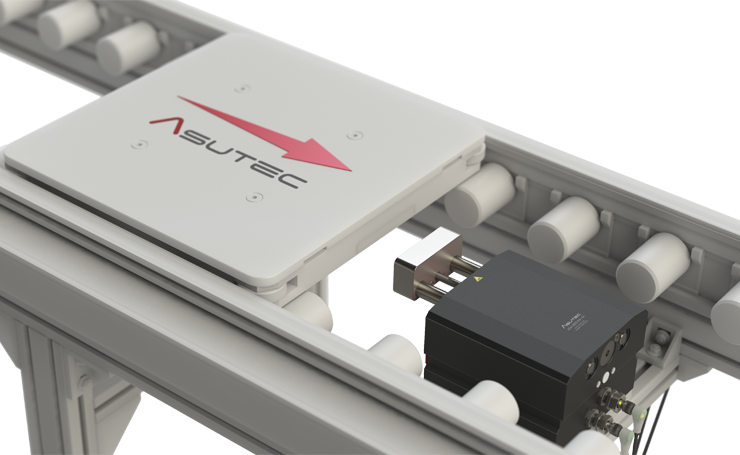

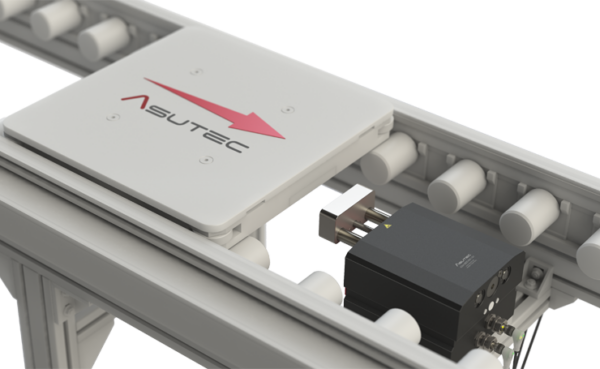

Wenn ein Werkstückträger gegen den Anschlag des Stoppers schlägt, wird er gedämpft bis zum Stillstand gestoppt.
Die Dämpfung erfolgt durch eine selbsteinstellende hydraulische Dämpfeinheit. Diese Dämpfeinheit kann nicht eingestellt werden.
Wenn ein Werkstückträger auf den Anschlag fährt, gedämpft wird und den Anschlag einfahrt, so bleibt der Anschlag anschließend im eingefahrenen Zustand. Es wirkt keine Gegenkraft auf den Anschlag, die bewirken würde, dass der Anschlag ausfährt wenn zum Beispiel der Werkstückträger bei einer Bearbeitungsstation ausgehoben wird.
Das Ausfahren des Anschlags erfolgt durch eine interne Ventilsteuerung im Stopper, beim Absenken, wenn der Stopper die untere Position erreicht hat.

EW (Einfachwirkend): Das Absenken des Stoppers erfolgt durch pneumatischen Druck.
Wenn der Stopper die abgesenkte Position erreicht hat, dann wird der Anschlag-Dämpfungskolben automatisch ausgefahren.
Im drucklosen Zustand fährt der Stopper durch eine Feder nach oben in die Sperrstellung.

DW (Doppeltwirkend): Das Absenken und Hochfahren des Stoppers erfolgt durch pneumatischen Druck.
Wenn der Stopper die abgesenkte Position erreicht hat, dann wird der Anschlag-Dämpfungskolben automatisch ausgefahren.
In drucklosem Zustand hält der Stopper in seiner zuletzt angefahrenen Position. Der Stopper hat keine Feder. Dadurch erhöht sich die Absenkkraft.

+5°C bis +60°C

Mit dem Luftanschluss P1 wird der Stopper abgesenkt.
Bei der DW-Ausführung wird der Luftanschluss P2 verwendet, um den Stopper nach oben in die Sperrstellung zu fahren.

Siehe „Datenblatt / Betriebsanleitung“
Im Bereich „Downloads“
